汽車玻璃升降器基本結構及潤滑部位

1、汽車玻璃升降器按傳動方式分為：叉臂式、繩輪式和軟軸式；

2、汽車電動玻璃升降器的組成部分：玻璃升降器電機、機械升降機構、控制系統三部分。

   繩輪式電動玻璃升降器由玻璃升降器電機、鋼絲繩、導向板、玻璃安裝托架等組成。

3、汽車電動玻璃升降器工作原理：啟動電機，由電機帶動減速器輸出動力，拉動鋼絲繩移動玻璃安裝托架，迫使門窗玻璃作上升或下降的直線運動。

4、汽車電動玻璃升降器潤滑點：

A 叉臂式電動玻璃升降器潤滑點

B 繩輪式電動玻璃升降器潤滑點

玻璃升降器出現的一些故障

合誠公司對于汽車玻璃升降器潤滑解決方案：臺架試驗?zāi)M汽車玻璃升降器

實驗臺架介紹

1、汽車電動玻璃升降器試驗臺主要由：電控操作臺、操作工位組成；

2、該試驗臺有兩個工位，可以模擬叉臂式、繩輪式、軟軸式玻璃升降器耐久試驗；

3、該試驗臺可以監控玻璃上升下降時啟動電流、堵轉電流、耐久次數，從而判斷玻璃升降器的耐久壽命。

1、 選取繩輪式電動玻璃升降器，用石油醚對電機減速機構蝸輪蝸桿、鋼絲繩及導向板進行清洗；

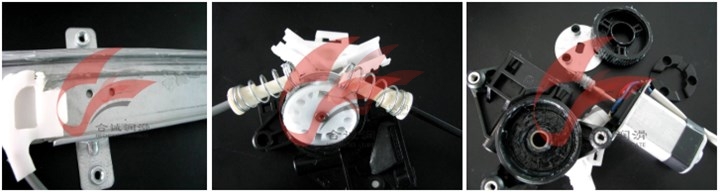

2、對蝸輪蝸桿、鋼絲繩及導向板添加不同的潤滑脂；

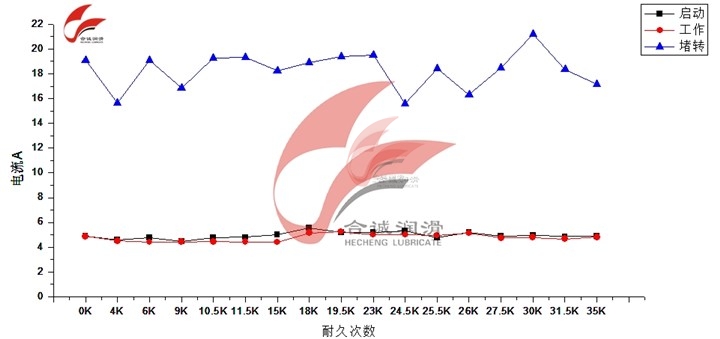

3、電流值取樣規則如下：每上升下降1000——2000次為一個循環，進行取樣，每次 測量10組開閉循環的電流值，包括上升下降的啟動電流、堵轉電流。如此反復一直持續到出現故障停止工作或達到預期的耐久壽命為止。

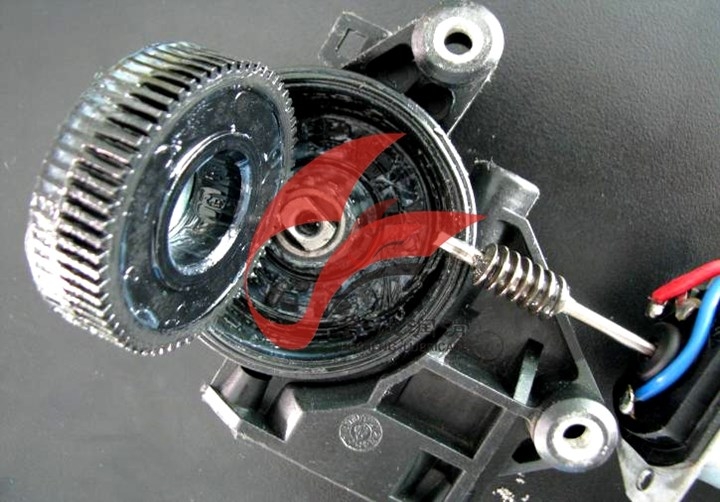

1、電動玻璃升降器蝸輪蝸桿減速機構需要進行潤滑。

2、機械升降機構(齒輪齒扇、鋼絲繩）需要進行潤滑。

電動玻璃升降器蝸輪蝸桿用脂有如下要求：

※優異的耐高、低溫性能，適用溫度范圍：-40～80℃，低溫啟動和運轉力矩極小；

※摩擦系數低、潤滑性和粘附性好，能長效降低運行噪音；

※杰出的抗水性和防腐蝕保護；

※與多數塑膠和彈膠體良好相容；

※優異的氧化安定性、機械安定性、膠體安定性和抗老化能力，極長的使用壽命。

電動玻璃升降器的主要技術參數是標稱電壓、工作電壓、額定負載、玻璃行程  、玻璃上升時間、電動機最大消耗電流、制動力和壽命等。此外，還要能經受高溫、低溫、鹽霧、塵埃、噴水、振動和沖擊等環境試驗，并且應使產品能經受電動機制動、電動機過流保護、電磁相容性、噪聲和壽命等試驗。
